EC01系列生瓷带外观检测机

适用于陶瓷领域,生胚/生瓷带外观缺陷检测
Product
Center
首页 / 全部产品 / EC01系列生瓷带外观检测机

高稳定性
大理石平台搭配直线电机,机械定位精度±0.5微米

检测重复性精度
最高可达±1微米,最小检出缺陷5微米

取像可自动纠偏
可选手动/自动上下料

自动适应

产品图形因收缩率不同等原因导致的一致性问题,实现柔性检测

自检设备功能模块

可选尺寸、面积标准,及设置线宽百分比标准检测

配方管理系统
搭配自动模块,一键切换不同检测需求

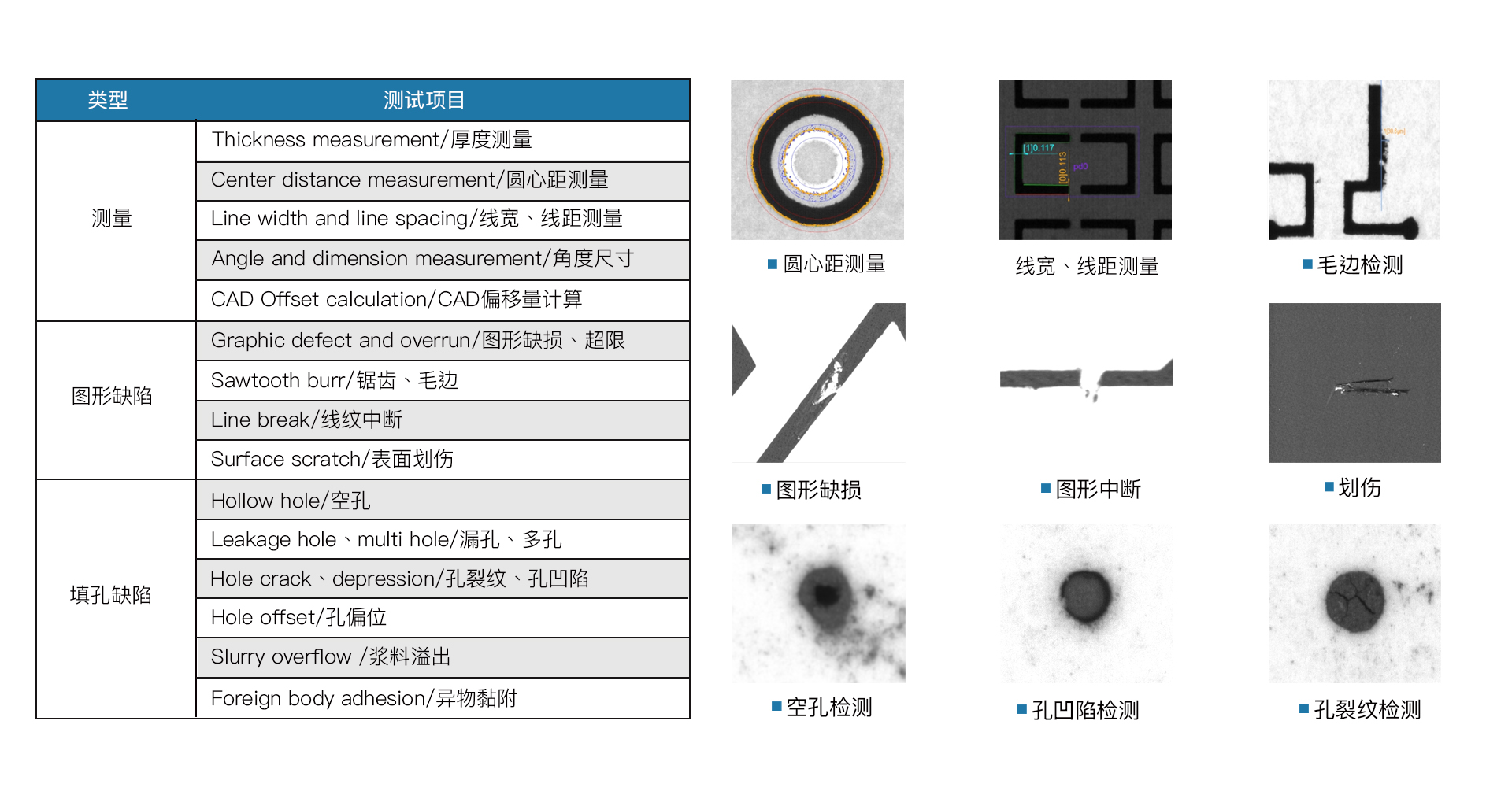

Testing items检测项目
Specifications技术规格
操作参数
  • 适用产品

    适用于LTCC/HTCC/MLCC等烧结前的生瓷带

  • 有效检测范围

    最大支持500mm(可根据客户需求定制)

  • 产品导入

    支持DXF/DWG/GBR图纸多图层导入or合格品匹配

  • 检测内容

    印刷图案的缺陷检测、已填孔或未填孔的孔位缺陷检测、图形尺寸测量、厚度测量等


视觉参数
  • 2D尺寸测量相机

    标配:16K黑白线阵相机

  • 2D尺寸测量精度

    最小重复精度±1um(根据所选相机精度会有所不同)

  • 2D缺陷检测精度

    最小可识别精度≥5um(根据所选相机精度会有所不同)

  • 3D厚度测量精度

    最小重复精度±50nm

  • 3D缺陷检测精度

    最小可识别精度≥10um(根据所选相机精度会有所不同)



规格
  • 视觉算法

    多图层算法独立设置容差+视觉AI深度学习缺陷分类

  • 不良品标记

    喷墨打点or激光打标or图形报告

  • 数据储存

    检测数据实时监控、数据保存及数据统计功能

  • 检测性能

    漏检率=0%

  • 可扩展功能

    可配备批次/工单/产品等扫码,及字符OCR识别功能,可增加料仓组件+运动模组or机械手,实现全自动上下料,可选配离线软件分析功能,可对叠层资料进行整体统计分析

  • 可增加料仓组件+运动模组or机械手,实现全自动上下料


精度分档
  • 像素精度

    1.75μm、2.5μm、3.5μm、5μm、7μm

  • 尺寸测量重复精度

    ±2μm、±3μm、±4μm、±5μm、±7μm

  • 最小缺陷检出精度

    5μm、8μm、15μm、20μm、30μm

  • 视野宽度

    28mm、40mm、57mm、81mm、114mm

  • UPH(以200*200mm产品为例)

    20、30、60、120、180

  • 单片拍摄速度(以200*200mm产品为例)

    131s、69s、38s、21s、12s
